La rugosité de surface, facteur clé de finesse en gravure au laser

Les retours terrain des ateliers de sous-traitance mécanique convergent sur un point : la majorité des non-conformités en marquage industriel proviennent d’un paramètre rarement contrôlé en amont. Ce guide détaille les seuils à respecter selon les matériaux et les étapes de préparation qui font la différence entre un marquage lisible pendant des années et une gravure qui s’efface en quelques mois.

Avant d’entrer dans le détail des valeurs techniques, une clarification s’impose sur les fondamentaux de l’interaction entre surface et faisceau.

Ce que la rugosité de surface change pour votre gravure

La rugosité désigne les irrégularités microscopiques présentes sur toute surface, même celle qui paraît parfaitement lisse au toucher. Ces micro-reliefs, mesurés en micromètres (µm), influencent la façon dont le faisceau laser interagit avec la matière. Sur une surface trop rugueuse, l’énergie du laser se disperse dans les creux et les pics du profil, produisant un marquage flou aux contours imprécis. À l’inverse, une surface excessivement polie peut réfléchir une partie du faisceau, réduisant la profondeur obtenue.

C’est précisément cette interaction qui explique pourquoi la gravure laser sur un même matériau peut donner des résultats radicalement différents selon l’état de surface initial. Un inox brossé et un inox poli miroir ne réagiront pas de la même manière, même avec des paramètres machine identiques.

Selon la norme NF EN ISO 21920-2 publiée par l’AFNOR en décembre 2022, les paramètres de rugosité de référence suivent une série de valeurs normalisées : 0,4 – 0,8 – 1,6 – 3,2 – 6,3 µm. Cette norme, qui remplace officiellement l’ancienne ISO 4287, constitue le cadre de référence pour toute spécification d’état de surface en production industrielle.

Les conséquences pratiques varient selon le type de contenu gravé. Un logo ou un texte décoratif tolère des écarts de rugosité plus importants qu’un QR code destiné à être scanné des centaines de fois en environnement industriel. Cette distinction entre gravure esthétique et marquage fonctionnel conditionne le niveau d’exigence à appliquer.

Les seuils de rugosité à respecter selon les matériaux

Chaque matériau présente une plage de rugosité optimale pour le marquage laser. Ces valeurs dépendent à la fois de la nature du substrat et de l’application visée : un code de traçabilité sur inox alimentaire n’exige pas les mêmes critères qu’une personnalisation décorative sur bois brut.

La série Ra normalisée définie par l’AFNOR s’échelonne de 0,0125 à 50 µm. En gravure laser industrielle, les valeurs comprises entre 0,8 et 3,2 µm concentrent la majorité des applications professionnelles. Le récapitulatif ci-dessous synthétise les plages recommandées par les pratiques courantes du secteur.

Valeurs indicatives issues des pratiques industrielles courantes – Données actualisées en janvier 2026.

Un cas de figure souvent négligé : la rugosité volontairement élevée. Selon les travaux du CETIM sur la texturation laser des surfaces, certaines applications recherchent précisément une surface irrégulière pour améliorer l’adhérence d’un revêtement ou créer un effet esthétique texturé. Le grainage laser offre alors un contrôle plus précis de la rugosité finale que les procédés chimiques traditionnels, avec une répétabilité supérieure d’un lot à l’autre.

Cette nuance technique rejoint une préoccupation fréquente des donneurs d’ordre : comment garantir que le code gravé restera lisible dans la durée ? Les paramètres qui déterminent la lisibilité d’un QR code gravé dépendent étroitement de l’état de surface initial, bien au-delà des seuls réglages du laser.

Préparer une surface avant gravure laser : les bonnes pratiques

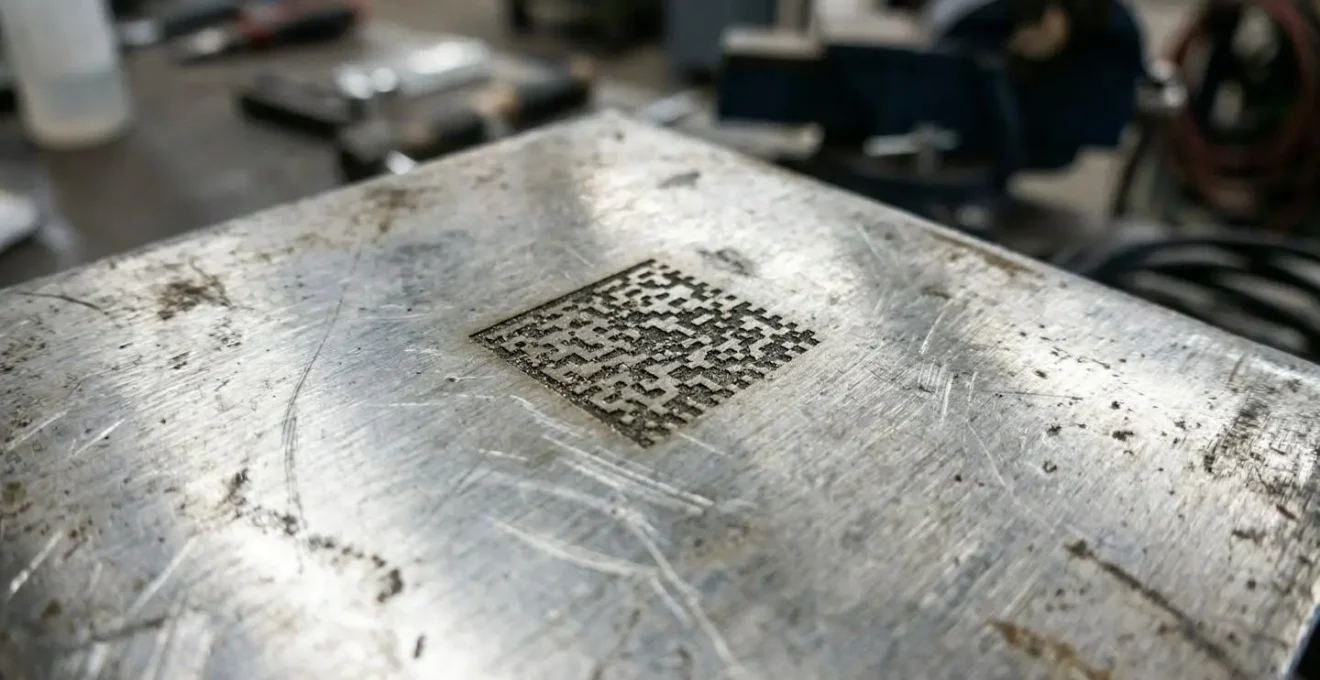

Prenons une situation classique : un sous-traitant automobile reçoit un lot d’aluminium 6061 pour graver des codes DataMatrix de traçabilité. Les premières pièces sortent parfaites, puis les codes deviennent illisibles au scanner après anodisation. L’enquête révèle que la rugosité initiale variait de 0,6 à 2,4 µm selon les pièces, sans que personne n’ait vérifié ce paramètre en amont. Le lot entier a nécessité une reprise avec polissage préalable pour ramener le Ra à 0,8 µm.

Ce type de mésaventure illustre pourquoi la précision de la gravure au laser fibre ne peut s’exprimer pleinement que sur une surface correctement préparée. Voici la séquence à suivre pour sécuriser vos résultats.

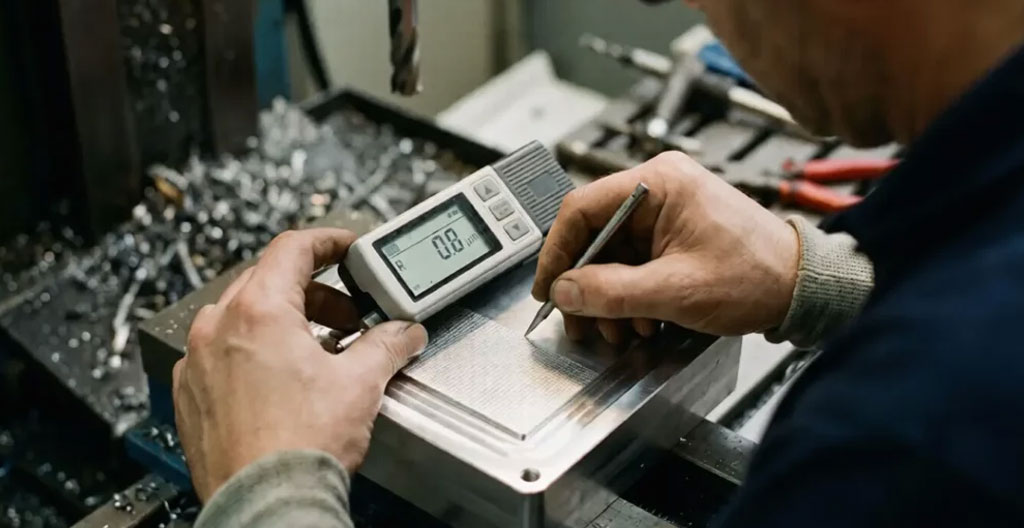

La pratique du marché démontre que l’investissement dans un rugosimètre portable se rentabilise rapidement pour les ateliers traitant des volumes récurrents. Le coût d’un contrôle systématique reste inférieur à celui d’une reprise de lot sur non-conformité.

Un point de vigilance particulier concerne les surfaces très lisses. Une finition polie miroir (Ra < 0,4 µm) peut réfléchir jusqu'à 95 % du faisceau laser sur certains métaux, rendant le marquage superficiel voire inexistant sans ajustement des paramètres.

Vos questions sur la rugosité et la finesse de gravure

Pour les applications de signalétique durable exposées aux intempéries, la préparation de surface devient d’autant plus critique. Les exigences spécifiques concernant la résistance des plaques métalliques extérieures méritent une attention particulière lors de la définition du cahier des charges.

Ce qu’il faut retenir

La maîtrise de l’état de surface représente un investissement rentable pour tout atelier ou donneur d’ordre travaillant avec le marquage laser. Un dialogue technique avec votre prestataire, appuyé sur des valeurs Ra mesurées, transforme les résultats aléatoires en production reproductible.
